chenjianming2018さんから30種類ツェナーダイオード総数600本を買った調査データ

2021年5月16日2023年6月10日

基礎データ

売り手名義(PayPal支払いで判明)

陈云峰

購入・到着時の詳細

• 購入日：2020年12月17日
• 到着日：2021年1月12日
• 商品名：600Pcs 30 Values 2V – 39V 1/2W 0.5W Zener Diode Assorted kit Assortment Set
• 商品：$7.02 AUD
• 配送：$0.79 AUD
• 合計：$7.81 AUD
• 支払い：PayPalでKyash支払い
• 為替レート：¥640 JPY = £7.81 GBP、1 JPY = 0.0122 AUD
• 合計：¥659 JPY = ¥640 JPY ×1.03
• 仕入単価：1.10円／本

ブランド（（）内はメーカー）

不明、すべてSTと書かれている。

到着時保存状態

無傷だった。

測定

　60種類を調べるには測定回数が多い。3.3Vのものを抜き出して以下の方法で測定した。

• ダイオードと抵抗を直列つなぎにして計測
• ESRメーターで計測

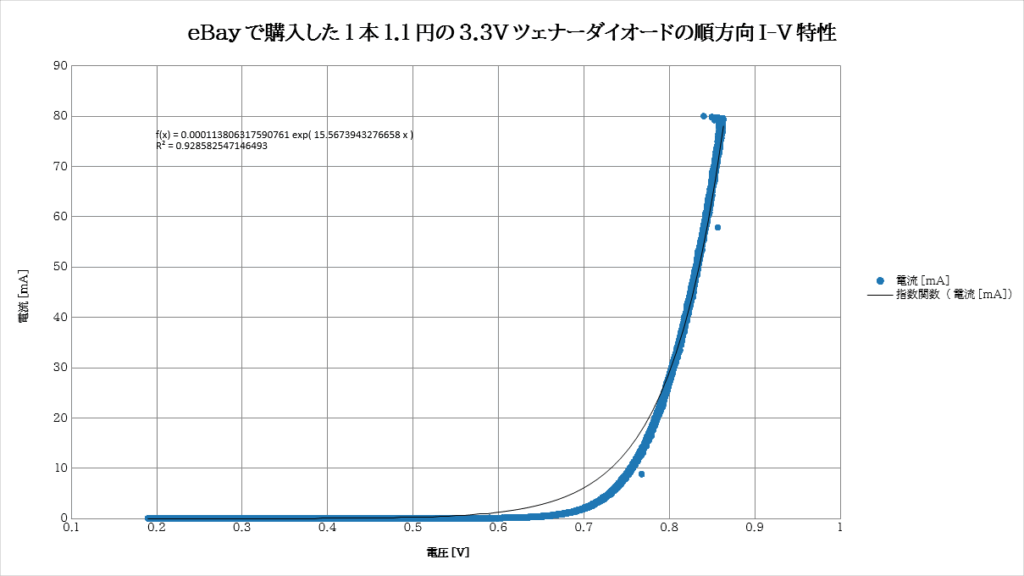

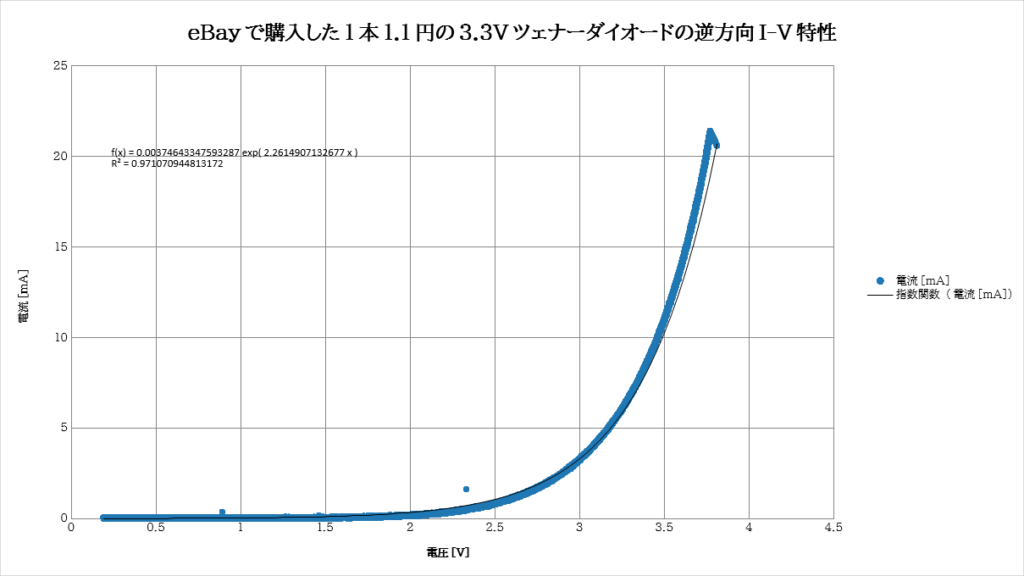

ダイオードと抵抗を直列つなぎにして計測

　ダイオードと470[Ω]の抵抗を直列につなぎ、4.5[V]の電圧をかけて計測した。

　計測の結果、ツェナー降伏電圧は3.02[V]であった。

ESRメーターで計測

　計測の結果、ツェナー降伏電圧は2.90[V]であった。

まとめ

• ツェナーダイオードが一本1.10円で買える
• ツェナー降伏電圧が少し低めである可能性がある
